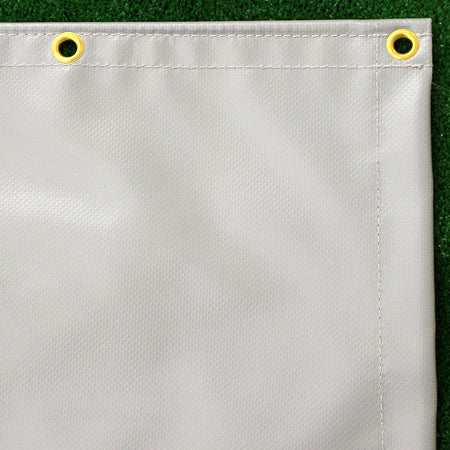

【特注】サウンドシャッターKN-800 0.72mm ターポリン(VB-072KN)
- オーダー価格
- ¥9,000〜 税込¥9,900 〜
納期のご案内
別途お問い合わせ
- サウンドシャッターKN-800(VP-800V)は現在メーカー都合により供給が不安定となっております。納期未定のためお急ぎの方はあらかじめお見積り依頼フォームよりお問い合わせください。
- メーカーが原料の生産中その他の事情により出荷まで時間がかかる場合は、ビニデポよりご連絡いたします。
- ご注文の数量によって通常納期より時間がかかる場合がございます。大口のご注文はあらかじめお問い合わせください。
- 年末年始前後や大型連休前後は納期が変動する場合がございます。
生地サンプル
この商品は生地サンプルをお求めいただけます。正確なお色味は生地サンプルで実物をご確認ください。イメージ違いでの返品・交換は受け付けられませんのであらかじめご了承ください。(異なるカラー品番が出荷された場合は返品・交換に応じます)
生地サンプルのご請求について詳しくは生地サンプルのページをご覧ください。
ビニールカーテン・テントシート(平シート)の標準仕上げについて
ビニデポではビニールカーテンやテントシートのサイズオーダーを承っています。
お客様より特にご指定のない限り「標準仕上げ」で製作いたします。その他の特殊な加工をご希望の場合はオーダーお見積り依頼フォームよりお問い合わせください。
サイズについて
- ご注文時のサイズ指定は「仕上がりサイズ」をご入力ください。
- サイズ指定は10mm単位(1cm単位)で承ります。
- 1mm単位をご入力された場合、10mm単位に丸めたサイズでご注文を承ります。
- ビニールシートの多くは温度や素材によって伸縮します。開口部ぴったりのビニールカーテンを製作すると、縮んで閉め切ることができなくなる場合があります。
最低5%、できる限り7%〜10%ほど大きめのサイズにすることをおすすめします。
折り返し補強について
デザインテント生地、ターポリンなどの生地や、ビニールシートの厚手の生地は、周囲4辺を折り返して縫い、補強します。(補強テープの縫い込みはありません)
綿帆布は裏側の折り返し部分にほつれが出ることがあります。
周囲ハトメ加工について
ハトメの種類について
標準のハトメは真鍮25番です。真鍮21番、23番、28番、30番への変更を無料で承ります。
10m2を超える大型の雨よけ・日よけテントシートには28番の使用が推奨されます。
ご使用のロープの太さ、巻き方によってサイズをご検討いただく必要があります。
ハトメピッチについて
周囲ハトメ加工は約200mmピッチでおおよそ均等に配置されるように調整します。
- ハトメの位置指定・個数の変更はオーダーお見積り依頼フォームより承ります。
- ハトメ価格表・その他のオプションについて詳しくはテント生地の製作方法・標準仕上げ・加工についてをご覧ください。
カーテン・テント加工の注意事項
幅継について
大型のビニールカーテン、テントなどの加工品はシート生地同士を繋ぎ合わせるため、つなぎ目(幅継)が発生します。
生地によって幅継部分が目立つ場合がございますので、予めご了承ください。
一部生地は溶着ではなく、ミシンで縫い合わせて幅継をしています。
【特注】サウンドシャッターKN-800 0.72mm ターポリン(VB-072KN)のスペック情報
スペック
品番 | VB-072KN |
---|---|
商品名 | サウンドシャッターKN-800 |
素材 |
|
厚み | 0.72mm |
原反の巻数 | 10m乱巻 |
切り売りの梱包 | たたみ |
評価指数
屋内耐久性 | ★★★★★ 5 |
---|---|
屋外耐久性 | ★★★★★ 5 |
透明度 | ★★★★★ 0 |
柔軟性 | ★★★★★ 3 |
【特注】サウンドシャッターKN-800 0.72mm ターポリン(VB-072KN)の特徴
仮設工業会認定適合品の【VB-072KN】サウンドシャッターKN-800。遮音性に優れ、1000Hzの周波数帯域で12.3dB~22.4dBの遮音効果がある。高強力ポリエステル繊維の基布に特殊配合樹脂をラミネートし、耐久性にも優れる。
仮設工業会 認定適合品 |
KN-800・KN-1000・KN-1100は仮設工業会防音シートの認定適合品です。 |
---|---|
遮音性 | 1000Hzの周波数帯域で12.3dB(KN-800)〜22.4dB(KN-3000)の遮音効果があります。 |
耐久性 | 高強力ポリエステル繊維で製織した基布に特殊配合樹脂をラミネートしています。 |
採光性 (採光タイプのみ) |
透光率50%以上を確保し作業現場の安全性に寄与します。 |
用途 |
|
音響透過損失
- 表が途切れている場合はスクロールしてご覧ください。
中心周波数(Hz) | 音響透過損失(dB) | ||||
---|---|---|---|---|---|
KN-800 | KN-1000 | KN-2000 | KN-3000 | KN-1100 採光 | |
100 | 4.6 | 6.6 | 8.2 | 11.1 | 5.8 |
125 | 5.0 | 7.8 | 9.8 | 12.2 | 7.6 |
160 | 6.7 | 8.5 | 10.8 | 13 | 8.2 |
200 | 8.6 | 10.1 | 13.2 | 15.4 | 10.1 |
250 | 8.0 | 8.9 | 11.9 | 14.6 | 8.7 |
315 | 7.6 | 9.1 | 12.4 | 14.8 | 8.9 |
400 | 8.2 | 9.8 | 13.2 | 15.7 | 9.6 |
500 | 8.3 | 10.2 | 13.9 | 16 | 10.1 |
630 | 9.3 | 11.8 | 15.7 | 18.3 | 11.7 |
800 | 11.2 | 13.6 | 18 | 20.5 | 13.6 |
1000 | 12.3 | 15.4 | 19.5 | 22.4 | 15.1 |
1250 | 14 | 16.9 | 21.1 | 23.9 | 16.8 |
1600 | 15.6 | 18.6 | 23 | 26 | 18.3 |
2000 | 17.4 | 20.6 | 24.8 | 27.9 | 20.5 |
2500 | 18.9 | 22.3 | 26.7 | 29.9 | 22.1 |
3150 | 20.3 | 23.7 | 28.2 | 31.1 | 23.5 |
4000 | 21.8 | 25.4 | 29.8 | 33 | 25.3 |
5000 | 23.7 | 27.3 | 31.8 | 34.7 | 27.3 |
- JIS A 1416に準ずる測定値
規格・物性データ
- 表が途切れている場合はスクロールしてご覧ください。
品番 |
規格 (cm x m) |
厚さ (mm) |
重量 (g/m2) |
引張強さ | 伸び率 | 引裂強さ | 引張強さx伸び | 防炎登録番号 | ||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
タテ (N/3cm) |
ヨコ (N/3cm) |
タテ (%) |
ヨコ (%) |
タテ (N) |
ヨコ (N) |
タテ (KN/mm) |
ヨコ (KN/mm) |
|||||
KN-800 | 190 x 10.5 | 0.7 | 820 | 1750 | 1600 | 23 | 28 | 420 | 430 | 80.5 | 89.6 | C1170020 |
KN-800 採光 | 190 x 10.5 | 0.8 | 830 | 1750 | 1600 | 23 | 28 | 420 | 430 | 80.5 | 89.6 | C1180003 |
KN-1000 | 190 x 10.5 | 1.0 | 1200 | 1750 | 1600 | 23 | 28 | 420 | 430 | 80.5 | 89.6 | CT890007 |
KN-2000 | 194 x 10.5 | 1.4 | 2200 | 1750 | 1600 | 22 | 27 | 500 | 500 | - | - | CT820024 |
KN-3000 | 194 x 7 | 2.0 | 3200 | 1800 | 1600 | 21 | 27 | 500 | 500 | - | - | C1130018 |
KN-1100 採光 | 190 x 10.5 | 1.2 | 1300 | 2000 | 1800 | 27 | 31 | 400 | 400 | 108 | 111.6 | CT010007 |
試験方法 | JIS L 1096 | JIS L 1096 A法(ストリップ法) |
JIS L 1096 C法(トラぺゾイド法) |
JIS A 8952 |
- 上記物性データはJISの定める測定法に基づいた測定値です。
(参考)(一社)仮設工業会認定基準
- 表が途切れている場合はスクロールしてご覧ください。
項目 | 単位・試験方法 | 認定基準 |
---|---|---|
防炎性 | JIS A 8952 | 合格 |
引張強さ | KN/3cm |
1.47以上 |
引張強さx伸び | KN・mm | 68.6以上 |
はとめ装着部の引張強さ | KN | 0.98以上 |
落下試験 | 30°傾斜をつけ 高さ4mより鋼管落下 |
貫通なし |
音響透過損失 | dB | 500Hz:8.0以上 |
1000Hz:11.0以上 |
- 仮設工業会認定品とは、防音シートについて規定されている構成部品・規格に適合し、認定工場にて製造され認定試験に合格したものです。
- サウンドシャッターKN-800・KN-1000・KN-1100は構成部品防音シートとして認定基準に合格しています。
